選購
給水設備在結構以及控制方式上多種多樣,給水設備在結構上較多采用“水泵組+變頻電控柜”的形式。一般來說,和生產用水定時定量供應不同,生活用水量變化曲線較大,而且具有明顯的時間特性,因此,生活給水設備應具有“多用水、多耗電;少用水、少耗電”的節能特點。
氣壓罐是水泵可以進入睡眠的前提條件,利用水的壓縮性極小的性質,用外力將水儲存在罐內,氣體受到壓縮壓力升高,當外力消失壓縮氣體膨脹可將水排除。由于水的壓縮比遠遠小于氣體,當管網有小流量的泄漏可造成壓力大幅度的下降,可使水泵頻繁啟動。如工頻泵直接向用戶供水,就必需配備氣壓罐,緩解水泵頻繁啟動。
工作原理
氣壓罐主要由氣門蓋、充氣口、氣囊、碳鋼罐體、法蘭盤組成,當其連接到水系統上時,主要起一個蓄能器的作用,當系統水壓力大于膨脹罐碳鋼罐體與氣囊之間的氮氣壓力時,系統水會在系統壓力的作用下擠入膨脹罐氣囊內,這樣一是會壓縮罐體與氣囊之間的氮氣,使其體積減小,壓力增大;二是會增加系統整個水的容納空間,使系統壓力減小,直到系統水的壓力和罐體與氣囊之間的氮氣壓力達到新的平衡才停止進水。當系統水壓力小于膨脹罐內氣體壓力時,氣囊內的水會在罐體與氣囊之間的氮氣的壓力作用下擠出,補回到系統,系統水容積減小壓力上升,罐體與氣囊之間的氮氣體積增大壓力下降,直到兩者達到新的平衡,水停止從氣囊擠壓回系統,壓力罐起到調節系統壓力波動的作用。結構圖如下:罐體于氣囊之間是出廠時預充的氮氣,罐體外面為烤漆層,進出水口直接用三通或金屬軟管連接到系統,排氣閥接口可及時排出系統和氣囊內的水溢出的空氣,也可用閘閥直接關死,以免水從頂部溢出,防塵帽下面是充/放氣口。
氣壓罐的工作原理:
當外界有壓力的水進入氣壓罐氣囊內時,密封在罐內的氮氣被壓縮,根據波義耳氣體定律,氣體受到壓縮后體積變小壓力升高,直到氣壓罐內氣體壓力與水的壓力達到一致時停止進水。當水流失后壓力降低時氣壓罐內氣體壓力大于水的壓力,此時氮氣體積膨脹將氣囊內的水擠出氣壓罐補到系統中,直到氮氣氣體壓力與水的壓力再次達到一致時停止排水。
氣壓罐的構成:

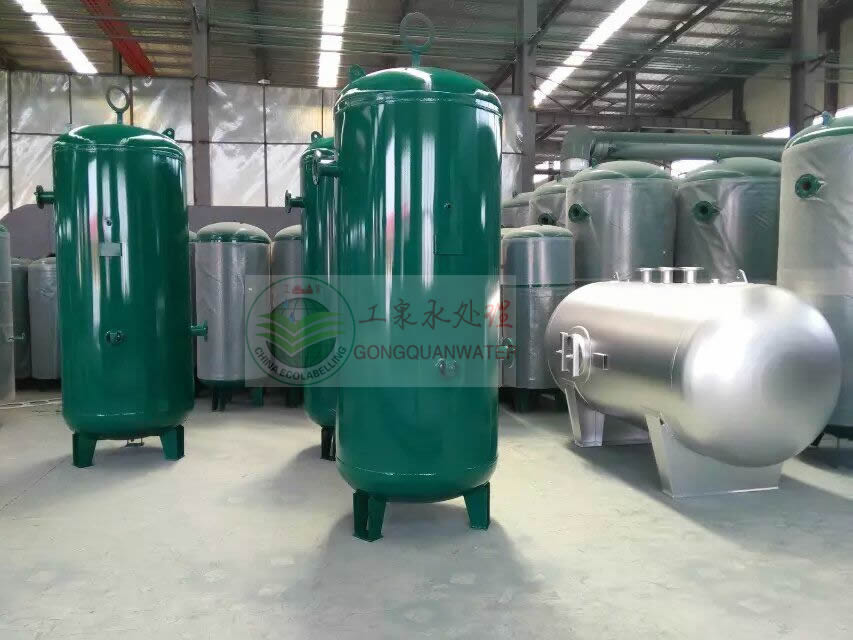

氣壓罐是由罐體、氣囊內膽、進/出水口及補氣口四部份組成。罐體一般為碳鋼材質,外面是防銹烤漆層;也可選不銹鋼材質罐體,外表是不銹鋼本色,氣囊材質為一般EPDM或丁基橡膠可選,氣囊與罐體之間的預充氮氣一般出廠時已充好,客戶在使用時可根據實際工況選擇充氣還是放氣,一般預充氣體壓力為系統最大壓力的一半為宜。當然也可以在采購bestank膨脹罐時定好預充壓力,以減少工序。
氣壓罐的分類
氣壓罐根據容積分一般可以分為:2L,5L,8L,12L,19L,24L,36L,50L,60L,80L,100L,150L,200L,300L,500L,750L,1000L,1500L,2000L
氣壓罐根據外殼材質分一般分為碳鋼膨脹罐和不銹鋼膨脹罐。
氣壓罐的安裝方式:
1,在熱力系統中如空調、鍋爐、熱泵等一般安裝在系統的回水端。
2,在供水系統一般裝在水泵的出口附近。
氣壓罐的注意事項
1. 氣壓罐出廠時已預充膨脹,用戶可根據實際需要進行充/放氣實現膨脹調節;
2.測試氣壓罐氣囊時建議直接用水測試,避免使用銳利的器件碰觸氣囊;
3. 氣壓罐的工作介質一般為水、水和防凍液的混合物(混合液濃度不得高于50%),其他介質需打電話咨詢;
4. 氣壓罐預充壓力每六個月檢驗一次,發現預充壓力下降應及時充氣;
5. 氣壓罐罐體注明工作溫度和最大工作膨脹,應遵照使用。
產品特性
1、罐體為密閉裝置,氣水不接觸,可保持水質不受外界污染;
2、占地面積少、安裝快、投資省、操作維修方便;
3、可取代生活消防及采暖、空調用的高位水箱(水塔),有利于建筑美觀和結構抗震,降低建筑的造價;
4、能自動消除管網中的水錘及噪音;
5、自動給水裝置的水泵采用電接點壓力表自動控制,無需專人管理;
6、在熱水采暖及空調系統中起膨脹水箱和自動補水作用;
運算方法
為避免水泵頻繁啟動,氣壓罐的調節容積應滿足一定時間的水泵流量(L/min),計算公式如下:V = K×Amax×Pmax×Pmin/((Pmax- Pmin) ×Ppre)
K = 水泵的工作系數,隨水泵功率不同而變化,具體見下表:
Amax = 水泵的最大流量(L/min)
Pmax = 水泵的最高工作壓力(水泵停機時系統的壓力)
Pmin = 水泵的最低工作壓力(水泵啟動時系統的壓力)
Ppre = 氣壓罐的預充壓力
V = 氣壓罐的體積
其中1PS(馬力)= 0.735KW
例如:
一恒壓供水設備水泵功率為4PS,水泵最大流量為120L/min,系統壓力低于2.2bar時水泵自動啟動,系統壓力達到7bar時,水泵自動停機,氣壓罐預充壓力為2bar,該系統要選用多大的氣壓罐?
答:氣壓罐型號里面沒有72L的,所以直接選用最接近的型號80L的VAV80即可。
氣壓罐選型尺寸表:(可以聯系工泉公司技術人員來為您選型)
型號 DN(mm) H1(mm) H2(mm) H(mm) 設計壓力(MPa) 總容積(m3) 調節容積 (m3) 厚度 使用溫度(℃) GQQY-400 400 710 960 1460 0.6 1.0 0.2 0.06 5 ≤120 GQQY-600 600 1050 1400 2000 0.6 1.0 0.35 0.125 5 ≤120 GQQY-800 800 1360 1810 2400 0.6 1.0 0.85 0.35 5 ≤120 GQQY-1000 1000 1470 2020 2660 0.6 1.0 1.56 0.5 5 ≤120 GQQY-1200 1200 1770 2420 3060 0.6 1.0 2.65 0.75 6 ≤120 GQQY-1400 1400 1770 2520 3500 0.6 1.0 3.61 1 6 ≤120 GQQY-1600 1600 1995 2845 3700 0.6 1.0 4.95 1.95 6 ≤120 GQQY-2000 2000 1950 3050 4300 0.6 1.0 9.23 3.65 8 ≤120
型號
DN(mm)
H1(mm)
H2(mm)
H(mm)
設計壓力(MPa)
總容積(m3)
調節容積 (m3)
厚度
使用溫度(℃)
GQQY-400
400
710
960
1460
0.6 1.0
0.2
0.06
5
≤120
GQQY-600
600
1050
1400
2000
0.35
0.125
GQQY-800
800
1360
1810
2400
0.85
GQQY-1000
1000
1470
2020
2660
1.56
0.5
GQQY-1200
1200
1770
2420
3060
2.65
0.75
6
GQQY-1400
2520
3500
3.61
1
GQQY-1600
1600
1995
2845
3700
4.95
1.95
GQQY-2000
1950
3050
4300
9.23
3.65
8
